Wykorzystanie pozostałych gniazd zależy od rodzaju

posiadanych urządzeń. Dlatego też przedstawiłem tu tylko ich

przeznaczenie, zaś opis połączeń znajduje się w kolejnych

rozdziałach, poświeconych konkretnym urządzeniom.

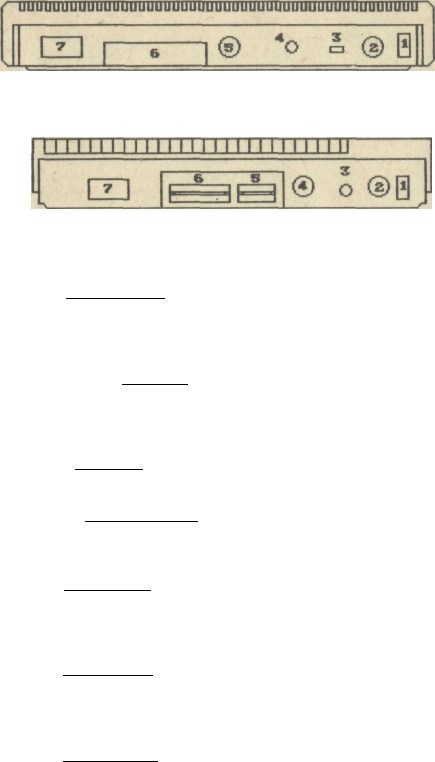

Rys.l.2. Tylna ścianka komputera 800XL

Rys.l.3. Tylna ścianka komputera 65XE i 13OXE

Gniazdo TELEVISION (poz. 4 na rys. 1.2 i poz. 3 na rys. 1.3)

służy do połączenia z odbiornikiem telewizyjnym przy pomocy

przewodu znajdującego się na wyposażeniu komputera (patrz

rozdział 1.3). Jest to zwykłe gniazdo antenowe wg standardu

zachodnioeuropejskiego.

Przełącznik CHANNEL (poz. 3 na rys. 1.2, występuje on

również w niektórych egzemplarzach komputerów 65XE i 130XE)

pozwala na zmianę kanału telewizyjnego wykorzystywanego przez

komputer, jeśli wybrany kanał jest zakłócany przez pobliski

nadajnik TV.

Gniazdo MONITOR (poz. 5 na rys. 1.2 i poz. 4 na rys. 1.3)

jest typowym pięciostykowym gniazdem DIN i pozwala na

przyłączenie monitora lub wzmacniacza (patrz rozdział 1.3).

Gniazdo PARALLEL BUS (poz. 6 na rys. 1.2) jest

wyprowadzeniem wszystkich sygnałów komputera (tzw. szyna

równoległa), a występuje wyłącznie w modelach XL. Jest ono

wykorzystywane sporadycznie (patrz rozdział 1.8).

Gniazdo CARTRIDGE (poz. 6 na rys. 1.3) jest przeznaczone do

umieszczania modułów z układami pamięci stałej (ROM), które

zawierają języki programowania, programy użytkowe lub gry (patrz

rozdziały 1.8 i 2.5). W komputerach XL gniazdo to znajduje się w

górnej pokrywie komputera, powyżej klawiatury (rys. 2.1).

Gniazdo EXPANSION (poz. 5 na rys. 1.3) występuje tylko w

Atari 130XE i jest wyprowadzeniem tych sygnałów komputera,

których nie ma w gnieździe "CARTRIDGE". Gniazda te - użyte

łącznie zastępują złącze "PARALLEL BUS" istniejące tylko w

modelach XL.

Gniazdo PERIPHERAL (poz. 7 na rys. 1.2 i 1.3) jest gniazdem

nietypowym i występuje tylko w ośmiobitowych komputerach Atari

oraz w urządzeniach peryferyjnych przeznaczonych do współpracy z

nimi. Właśnie to gniazdo służy do przyłączenia większości

elementów systemu.
